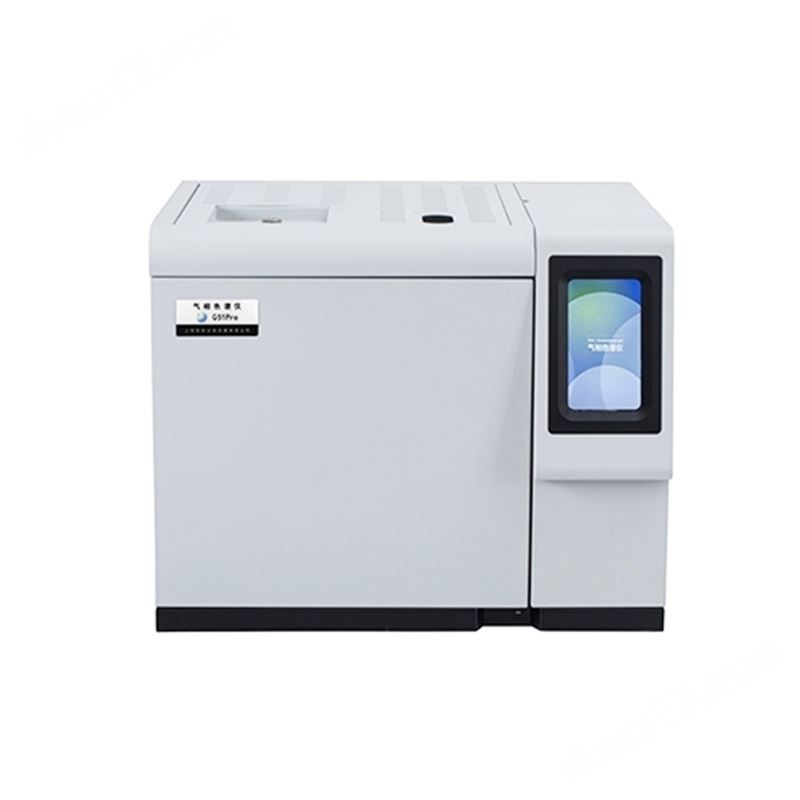

焦炉煤气检测气相色谱分析仪
石化焦炉煤气色谱分析仪不仅可以检测净化后的净煤气，还可以用于粗煤气的分析。在分析中影响定量结果计算的有害组分H2S、H2O、NH3、氮氧化物等组分滞留在预柱中被
石化焦炉煤气色谱分析仪不仅可以检测净化后的净煤气，还可以用于粗煤气的分析。在分析中影响定量结果计算的有害组分H2S、H2O、NH3、氮氧化物等组分滞留在预柱中被反吹放空，不影响煤气组分的常量结果计算烃类混合气体的应用，可任意选择C2、C3、C4烃类以上的放空。
石化焦炉煤气色谱分析仪适用范围：
水煤气、半水煤气、高炉煤气、转炉煤气、沼气、焦炉煤气、人工煤气，工业装置中的转化气、变换气、中变气、氨合成转化炉工艺气等的快速分析
适用于包含H2、O2、N2、CO、CO2、CH4、C2H4、C2H6、C3H6、C3H8等组分在内的混合气体。
系统配置：
二阀/三柱（填充柱）/单TCD1检测器或者是三阀五柱/双TCD检测器；（可扩展安装第二或第三个检测器FPD、FID2、TCD2，任意组合灵活多变）
分析组分：
氢气H2、氧气O2、氮气N2、一氧化碳CO、二氧化碳CO2、甲烷CH4、乙烷C2H6、乙烯C2H4、丙烷C3H8、丙烯C3H6；
主要特点和优势：
1、柱负荷大，自动化程度高，一次进样可得到煤气的各个组分的含量；
2、气相色谱仪分析流程TCD单通道分析或双TCD双通道分析，带扩展功能；
3、经久耐用的填充柱，每台气相色谱仪分析仪出厂都经过严格的测试；
4、12 分钟分析时间，可根据需求缩短分析时间；
5、可增加第二个或第三检测器（TCD、FID、FPD检测器）分析H2S及总硫、总有机硫等组分，最小检测浓度0.01ppm。
6、专用的工作站可以提供燃气热值计算 （得出摩尔发热量、质量发热量、体积发热量、相对密度以及沃泊指数）
7、该气相色谱法适用于所有要求分离H2、CO2、CO、N2、O2、 C1～C3烃类混合气体的应用，可任意选择C2、C3、C4烃类以上的放空；
8、该解决方案可应用于多种机型，机架版PG6用于在线分析，便携版PG20 用于台式安装，便携PG10用于现场分析。
经典谱图：

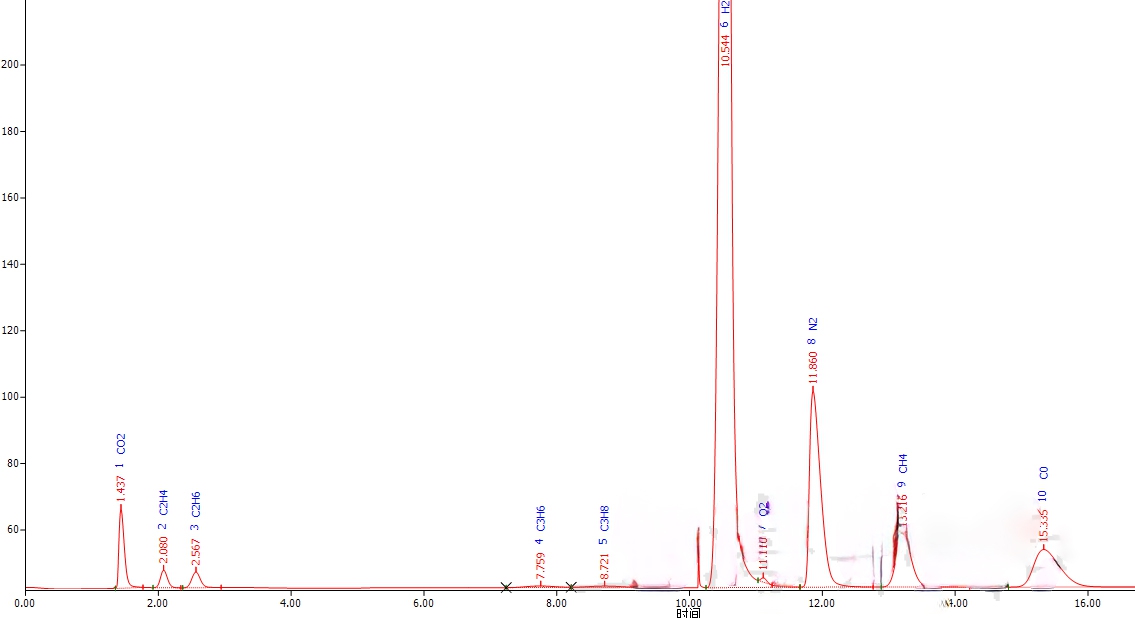

图一 人工煤气、焦炉煤气 分析
进样方式：阀进样
检测器：TCD
出峰顺序：
图1：1、二氧化碳CO2；2、乙烯C2H4；3、乙烷C2H6；4、丙烯C3H6；5、丙烷C3H8；6、氢气H2；7、氧气O2；8、氮气N2；9、甲烷CH4；10、一氧化碳CO；

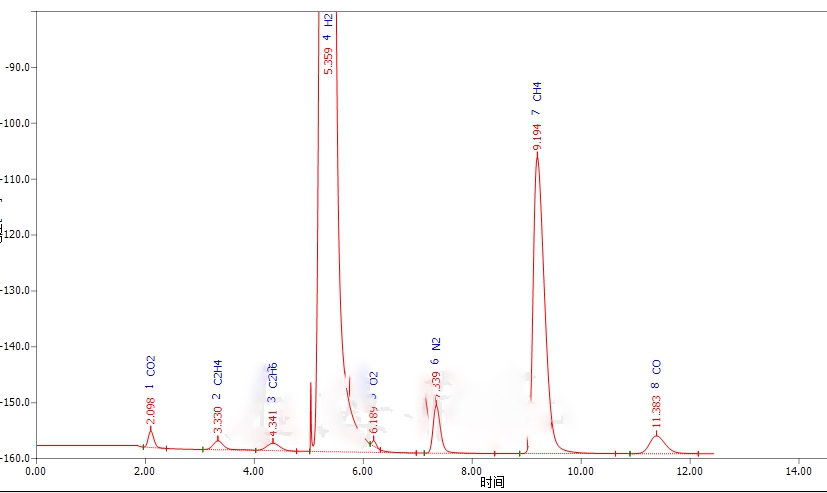

图二 焦炉煤气 分析
进样方式：阀进样
检测器：TCD
出峰顺序：
图2：1、二氧化碳CO2；2、乙烯C2H4；3、乙烷C2H6；4、氢气H2；5、氧气O2；6、氮气N2；7、甲烷CH4；8、一氧化碳CO；

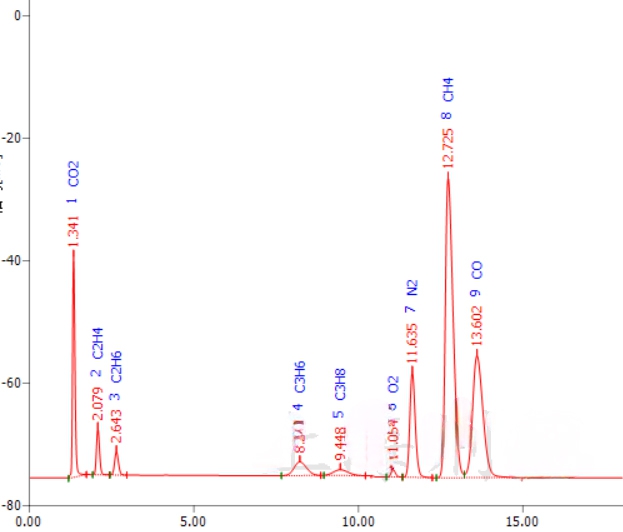

图三 焦炉煤气 分析
进样方式：阀进样
检测器：TCD
出峰顺序：
图1：1、二氧化碳CO2；2、乙烯C2H4；3、乙烷C2H6；4、丙烯C3H6；5、丙烷C3H8；6、氧气O2；7、氮气N2；8、甲烷CH4；9、一氧化碳CO；
图1-图3 适用性：
水煤气、半水煤气、高炉煤气、转炉煤气、沼气、焦炉煤气、人工煤气，工业装置中的粗煤气、净煤气、转化气、变换气、中变气、氨合成转化炉工艺气等的快速分析；
适用于包含H2、O2、N2 、CH4、CO、CO2、C2H4、C2H6、C3H6、C3H8等组分在内的混合气体；样品中的NH3、H2S、H2O、氮氧化物不影响分析结果
执行标准：GB/T 10410-2008、GB/T 28901-2012
